拉力試驗機

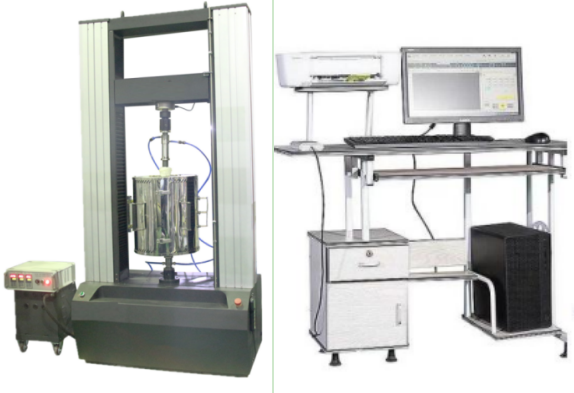

全電腦高溫拉力試驗機

發布時間 2022-11-08     發布人: admin     瀏覽次數:2141



GBT228[1]-2010金屬材料 拉伸試驗室溫試驗方法

GB/T 16491-2008電?試驗機

GBT 10623-2008 金屬材料 力學性能試驗術語

GB/T 2611-2007試驗機通用技術要求

GB/T8612-2015電液伺服試驗機;

 GB/T228金屬材料室溫拉伸試驗方法

 GB/T7314材料室溫壓縮試驗方法

JJG 1063-2010 計量檢定規程

GB/T 16825-2008靜力單軸試驗機的檢驗

JJF 1103-2003 試驗機計算機數據采集系統評定

GB/T 220662008靜力單軸試驗機用計算機數據采集系統的評定





  適用范圍

本機主要用于檢測各種金屬材料、復合材料滿足GB/T4338《金屬材料高溫拉伸試驗方法》HB5195《金屬高溫拉伸試驗方法》GB/T2039《金屬拉伸蠕變及持久試驗方法》、中在高溫環境下的強度檢驗試驗。

還可用于檢測各種非金屬材料、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品醫藥包裝、土工布、薄膜、木材、紙張及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試

▼機械工藝結構:

1. 試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點,無污染、噪音低、效率高。輔具的設計與主機相匹配,結構為楔型平動式、手動旋轉夾緊,試樣不受附加力。夾持方便、可靠、不滑移。

2、主機架主要由底座、兩根固定橫梁、一根移動橫梁和四根支撐光杠(不起導向作用,導向作用由高精度滾珠絲杠完成)構成門式框架結構;傳動加載系統采用交流伺服電機及同步齒形帶減速裝置,帶動高精密滾珠絲杠轉動,再驅動移動橫梁實現加載,穩定性好、剛性大,控制精度高、高效、噪音低等特點。

控制、測量系統:

1、本機采用全數字閉環控制系統進行控制及測量,并通過計算機進行試驗過程及試驗曲線的動態顯示,和數據處理,試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯,滿足多個關于拉伸/壓縮/剝離等試驗規定中的各項力學試驗標準,也可以按照行業標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗,控制系統具有力控制、變形控制和位移控制三種控制方式,在試驗過程中種控制方式可以按照設定程序平滑切換。

2、軟件可以自動求取Fm(力)ReH (上屈服強度)ReL(下屈服強度)Rp0.2(規定非比例延伸強度)Rt0.5(規定總延伸強度)Rm(抗拉強度)E(彈性模量) 20多項所需要的試驗數據。還可實現等速率力加荷 保載、等速率變形 保載、等速率位移 保載  等多種試驗要求;

3準確、完善的數據分析功能,采用人機交互方式分析計算測試

材料的機械性能指標,也可人工干預分析過程,提高分析的準確度;

4、試驗數據采用數據庫管理方式,自動保存所有試驗數據和曲線。

5實現專用的位移、變形、力、速度閉環控制,試驗過程中,可靈活

更改試驗速度及試驗曲線,以使試驗方案更靈活、快捷;

6、多層保護:具有軟件和硬件兩級保護功能,可實現對試驗機的過載

過流、過壓、欠壓、過速、限位等多種安全保護方式;

7、試驗軟件預留多個開放式的程序接口,用戶可自主編寫定制特殊的試驗方法,缺省執行GBISO等多種試驗標準預留開放式數據接口傳輸網絡端口,便于用戶后期的聯網數據上傳,以及軟件的升級。



高溫試驗電爐部分

1系統組成

  該電爐系統由:高溫爐體、溫度測控系統、加熱元件、測溫元件、可調支臂系統、高溫拉伸夾具及連接附件、高變形測量裝置、水冷循環系統等組成。

2結構原理及特點

A高溫爐體

    爐體采用對開式結構,外壁為優質不銹鋼材料,內部采用耐高溫氧化鋁材質爐管,爐管與爐壁間填充保溫陶瓷纖維棉,保溫效果好,爐體表面溫升小。

爐管內壁有溝槽,鐵鉻鋁電阻絲根據均熱帶長度及溫度梯度和波動度要求鑲嵌于爐管內,爐體上下孔為小口結構,可減少熱量散失。加熱體分為三段控制。測溫元件采用NiCr-NiSi(K型)熱電偶,三段測量。

3、高溫夾具及連接附件

  根據使用溫度要求,高溫夾具及高溫拉桿選用K465材質的耐高溫合金材料制作。

  棒材試樣采用螺紋連接方式,不同規格試樣,配置一一對應的高溫夾具。

板材試樣采用傳銷連接方式,夾持厚度由規格向下兼容:當夾持厚度小的試樣時,試樣兩面增加不同規格的定位銷,以保證試樣處于拉伸軸線上。

  高溫拉桿及高溫夾具:Φ30mm(約)

  K465耐高溫合金材料機械性能如下:




 4、變形測量裝置

高溫變形測量裝置根據試樣的規格與標距設計,棒狀試樣變形測量裝置需與試驗規格一一對應,板材試樣變形測量裝置在δ14mm范圍內共用一套,δ48mm范圍內共用一套。



變形傳感器采用北京鋼鐵研院的應變式平均值引伸計,直接輸出變形量的平均值給變形測量模塊。其尺寸較其他類型的傳感器小,適合拉伸試驗空間較小的情況使用。





5水冷循環系統:由不銹鋼水箱、循環泵、PVC管路等組成。

6、溫度測控系統

溫度控制系統由測溫元件(熱電偶)、廈門宇電808溫度智能儀表(PID調節,帶AT功能,儀表可以配485通訊模塊與計算機通訊)等組成。



主要特點

儀表采用先進的AI人工智能調節算法,無超調,具備自整定(AT)功能。

儀表輸入采用數字校正系統,內置常用熱電偶和熱電阻非線性校正表格,測量精度高達0.1級。輸出模塊采用單路移相觸發輸出模塊,控制精度高,穩定性好。


1、試驗力                    50KN(可定做)

2、試驗力示值相對誤差       ≤示值的±0.5%

力值分辨率:1/600000

3、試驗力測量范圍             試驗力的0.4%100%

4、等速應力控制范圍              260 (N/mm2?S-1)

5、應力速率誤差                 ≤±0.5%

6、等速位移控制范圍              0.002-500(mm/min)

7、位移速度相對誤差              ≤±0.5%

8、鉗口夾緊方式:                手動夾緊

9、圓試樣夾持直徑范圍          4mm~Φ20mm

10、扁試樣夾持厚度范圍          014mm

11橫梁移動空間             1200mm

12、壓縮試驗空間              850mm

14、上下壓盤尺寸                Φ120mm




▼主機部分

序號

 名稱型號

詳細說明

數量

1

  主機上橫梁

金屬模精密造,數控批量精密加工,承載力≥滿量程的150%,材料強度≥460Map

1

2

  移動橫梁

金屬模精密造,數控批量精密加工,承載力≥滿量程的150%,材料強度≥460Map

1

3

   底座

采用優質45#鋼,數控批量精密加工

1

4

工作臺

Q235材質,數控精密加工,平面磨床精磨處理

1

5

絲杠

滾珠型,選用高性能有質鋼經高頻處理后,數控精密加工,磨制處理

2

6

絲母

金屬模精密鑄造,數控批量精密加工.強度高

2

7

立柱

采用優質鋼,數控批量精密加工。長度誤差要求0.02mm內

4

控制部分

序號

 名稱型號

詳細說明

數量

1

位移傳感器

2500線-1000mm

1

2

電氣控制系統

德力西

1套

3

數據采集卡

自主研發,內置式放大控制器內置插卡。采集頻率600000碼

1

4

說明書

自主編寫

1份

5

合格證


1份

高溫部分

工作溫度

200900

長時工作溫度

900

加熱元件材質

FeCrAl電阻絲

爐絲直徑

φ1.2mm

測溫元件

K/S型測溫?zé)犭娕迹ê瑢S醚a(bǔ)償導線)

均熱區長度

100mm/150mm

加熱體分段數量

3

測溫點數量

3

測溫靈敏度

0.1℃

測溫精度

0.2%

溫度精度

試驗溫度(℃)

溫度偏差

溫度梯度

300600

±2

2

600900

±2

2

900

±2

2

爐膛內徑

直徑×長度:φ 90×300mm/φ 90×380mm

外形尺寸

直徑×長度:φ320×380mm/φ320×460mm

拉伸

附具

棒材試樣

板材試樣

M12×φ5M16×φ10

1~4mm,4~8mm選配

引伸測量裝置

50/10引伸計

溫度測控系統

廈門宇電智能儀表

工作電壓

380V

電源功率

升溫時極限功率4KW

主機部分

 序號

 名稱型號

規

數量

1

試驗機主機


1臺

2

高溫爐


1套

3

電氣控制系統

(控制電路、設備保護電路)

1套

4

數據采集卡

自有知識產權放大控制器內置插卡

1套

5

控制系統

試驗機控制系統(含軟件)

1套

6

電氣控制系統

(控制電路、設備保護電路)

1套

本機標配輔具

1

扁平鉗口

0~7

1套

2

V形鉗口

Φ4φ9

1套

3

壓縮附具

壓盤φ120

1套


 序號

 名稱型號

規

1

剪切輔具

Φ4Φ60

2

液壓自動夾緊拉伸輔具

根據客戶需求選配

3

引伸計

根據客戶需求選配

4

非標夾具

可壓自動扶梯扶手帶、電梯繩頭組合
